Kablo fişleri için 120 ton dikey döner masa enjeksiyon kalıplama makinesi
Dikey döner enjeksiyon kalıplama makinesi, benzersiz döner masa tasarımı nedeniyle,karmaşık şekiller ve özel süreçlere sahip ürünler için yüksek kaliteli ve verimli otomatik üretimi elde etmek için genişletilmiş otomasyon ekipmanları ile birlikte kullanılabilirOtomotiv parçaları ve yeni enerji endüstrilerinde yaygın olarak kullanılmaktadır.
Bu tür bir makine genellikleküçük ve orta boyutlu plastik parça üretimi için kullanılır, örneğinCep telefonu kovanları,Elektronik bileşenler,Otomobil parçalarıveDiğer hassas parçalar120 tonluk kapasite, enjeksiyon sürecinde kalıbı bir arada tutmak için makine tarafından uygulanan sıkıştırma kuvvetini ifade eder.Bu sıkıştırma gücü, erimiş malzeme enjekte edilirken kalıbın kapalı ve düzgün bir şekilde mühürlenmesini sağlar.
1Özellikleri:
| |
Birlik |
TFV3-85R2 |
TFV3-120R2 |
TFV3-160R2 |
| Enjeksiyon Birimi |
Atıcı yapılandırma kodu |
Adı |
Z8 |
Z12 |
Z16 |
| Vuruş çubuğu |
mm |
140 |
160 |
200 |
| vida çapı |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teorik Enjeksiyon Hacmesi |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Enjeksiyon ağırlığı ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Enjeksiyon basıncı |
Mpa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Enjeksiyon Hızı |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| En yüksek enjeksiyon hızı |
mm/s |
124 |
126 |
105 |
| Vuruş Hızı Dönüşümü |
rp.m |
10~280 |
10~280 |
10~280 |
| Konumlandırma halka çapı |
mm |
120 |
120 |
120 |
| Çanakkabılardan Çıkan Fırça |
mm |
≥45 |
≥45 |
≥45 |
| El çırpma birimi |
Sıkıştırma gücü |
KN ((ton) |
833 ((85)/980 ((100) |
1176 ((120) |
1568 (((160) |
| Sıkıştırma Atışı |
mm |
250 |
280 |
300 |
| Min. Kalıp kalınlığı |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max.Açılış |
mm |
480 ((560) |
560 ((660) |
600 ((700) |
| (L*W) Maks. Kalıp Boyutu |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Dönüştürme istasyonlarının sayısı |
mm |
2 |
2 |
2 |
| (D)Döner Masa Boyutu |
mm |
φ1010 |
φ1200 |
φ1400 |
| Üst çubuğun araları |
mm |
80 |
80 |
100 |
| Ejeksiyon mesafesi |
mm |
100 |
100 |
110 |
| Atıcı kuvveti |
KN ((ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Diğerleri |
Sistem Basıncı |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140) |
| Petrol tankı kapasitesi |
L |
300 |
380 |
480 |
| Elektrik Enerjisi |
KW |
15+2.2/18+2.2 |
18+2.2 |
22 + 2.2 |
| Isıtma gücü |
KW |
7.0 |
10.7 |
13.7 |
| Makine Boyutları |
L*W*H |
m |
2.3 çarpı 1.8 çarpı 2.7 |
2.5 çarpı 2.0 çarpı 3.3 |
2.8*2.2*3.7 |
| Çalışma masası yüksekliği |
mm |
1150+(70) |
1310+(70) |
1495+(80) |
| Makine ağırlığı |
Ton |
4.6 |
7.0 |
10.0 |
2Özellikleri:
- Üç sütunlu iki istasyonlu devre makineleri ve 85 tondan fazla geleneksel masa üstleri bir platformla donatılmalıdır
- Döner masası bir servo motor tarafından çalıştırılır ve 0.02-0.03mm konumlama doğruluğuna sahiptir
- 85 ton veya daha fazla olan ana motor (85 ton dahil) servo ile donatılmıştır

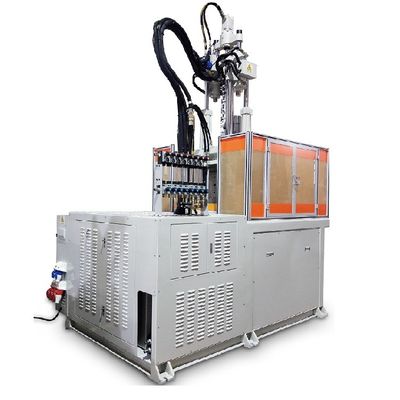

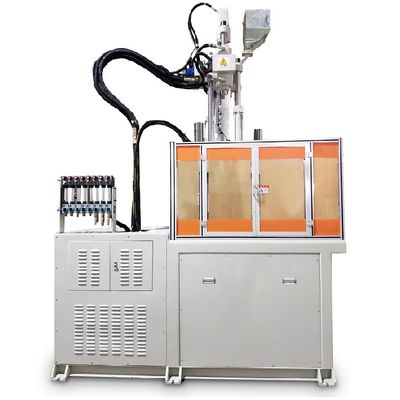

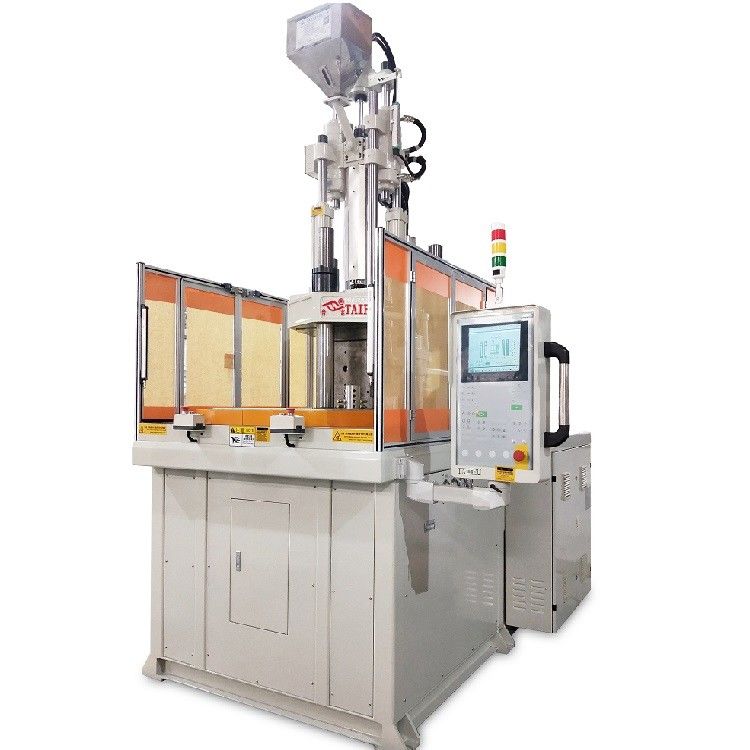

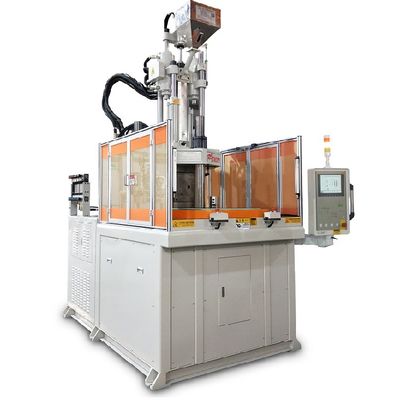

3. Makine Resimleri:

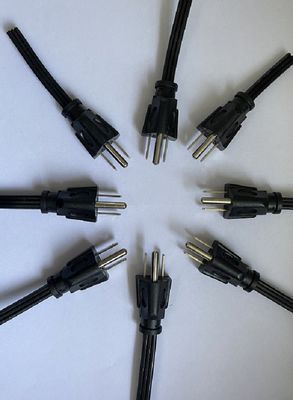

4Uygulamalar:
5Neden bizi seçtin?
1En iyi ürün kalitesi ve en rekabetçi fiyat.
2Üretimde deneyimli teknik personel.
3Özel tasarım ve üretim.
4Mükemmel satış öncesi ve satış sonrası hizmetler.
6Sıkça sorulan sorular:
S: Teslimattan önce tüm malları test ediyor musunuz?
Evet, teslimat öncesi %100 testimiz var.
S:Enjeksiyon kalıbı için tonlamayı nasıl hesaplarsınız?
A: Tonaj = Hacim * Maksimum Güvenlik Basıncı
Bu nedenle, belirli bir uygulama için gerekli olan enjeksiyon haciminin tamını belirlemek için her zaman deneyimli bir enjeksiyon kalıplayıcısıyla görüşmek en iyisidir.Herhangi bir kalıp için sıkıştırma tonlamasını hesaplamak için santimetre kare başına 5 ton kullanılır.
S: Ambalaj ve nakliye?
Bobin içi plastikle kaplanmış ve dışı kartonlanmış.
S: Teslimat süreniz nasıl?
Genel olarak, ön ödemeyi aldıktan sonra 20-45 gün sürecektir.
Siparişiniz ve miktarınız hakkında.
S: Ödeme şartlarınız nedir?
T/T %30 teminat, 70% ayrılmadan önce.
