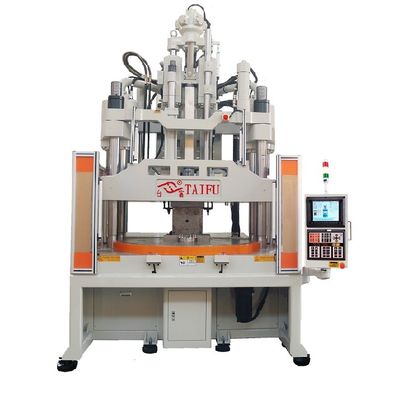

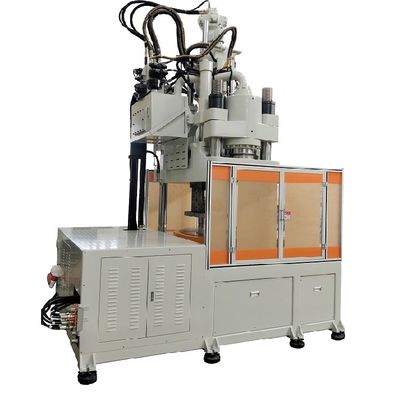

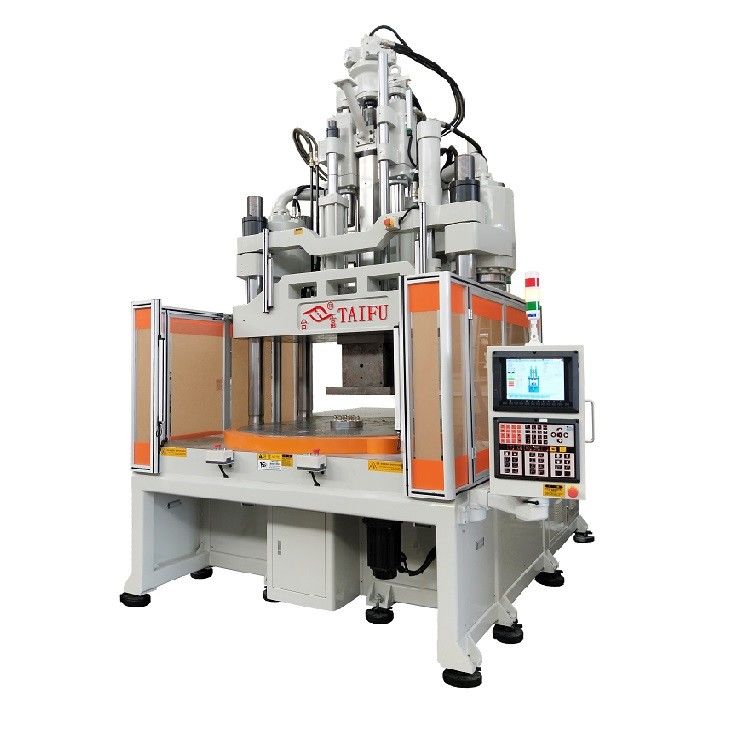

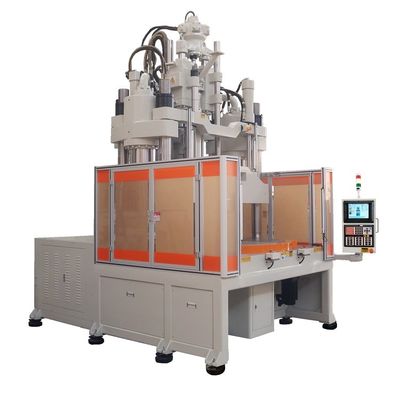

120 tonluk düşük çalışma masası dikey döner enjeksiyon kalıplama makinesi CE sertifikası ile
Taifu düşük istasyon dikey döner masa enjeksiyon kalıplama makinesi, operasyonu daha uygun ve güvenli kılan ergonomik çalışma masasını benimser.Minimum döner disk çapı 810mm ve maksimum çapı 2300mm kadar. makine, yüksek kaliteli enjeksiyon hassasiyeti ve istikrarı için güçlü bir garanti sağlayan yüksek performanslı bir kontrol sistemi ile donatılmıştır.,benzersiz dönen disk tasarımı nedeniyle, otomasyon ekipmanlarının genişletilmesi vb. ile birlikte kullanılabilir,karmaşık şekiller ve özel ürünlerin yüksek kaliteli ve verimli otomatik üretimini sağlamak, şu anda otomotiv parçaları ve yeni enerji endüstrisinde yaygın olarak kullanılmaktadır.
Spesifikasyon
Makine Teknik Parametreleri
| BİLGİ |
Birlik |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Enjeksiyon Birimi |
| Vuruş çubuğu |
mm |
140 |
160 |
200 |
| vida çapı |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teorik Enjeksiyon Hacmesi |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Enjeksiyon ağırlığı ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Enjeksiyon basıncı |
Mpa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Enjeksiyon Hızı |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| En yüksek enjeksiyon hızı |
mm/s |
124 |
126 |
105 |
| Vuruş Hızı Dönüşümü |
rp.m |
10~280 |
10~280 |
10~280 |
| Konumlandırma halka çapı |
mm |
120 |
120 |
120 |
| Çanakkabılardan Çıkan Fırça |
mm |
≥45 |
≥45 |
≥45 |
| Sıkıştırma birimi |
| Sıkıştırma gücü |
KN ((ton) |
833(85) |
1176 ((120) |
1568 (((160) |
| Sıkıştırma Atışı |
mm |
280 |
300 |
350 |
| Min. Kalıp kalınlığı |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max.Açılış |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks. Kalıp Boyutu |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Dönüştürme istasyonlarının sayısı |
mm |
2 |
2 |
2 |
| D) Döner masa boyutu |
mm |
φ1010 |
φ1200 |
φ1400 |
| Ejektorun KTY |
pcs |
3 |
5 |
5 |
| Üst çubuğun araları |
mm |
80 |
80 |
100 |
| Ejeksiyon mesafesi |
mm |
100 |
100 |
110 |
| Atıcı kuvveti |
KN ((ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Diğerleri |
| Sistem Basıncı |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Petrol tankı kapasitesi |
L |
350 |
430 |
500 |
| Elektrik Enerjisi |
KW |
15+2.2 |
18+2.2 |
22 + 2.2 |
| Isıtma gücü |
KW |
7.0 |
10.7 |
13.7 |
| Makine Boyutları |
L*W |
m |
2.5*1.9 |
2.6 çarpı 2.0 |
2.9 çarpı 2.2 |
| H(Şok emici ayaklar hariç) |
m |
Min:2.5 ((Max:2.95) |
Min:2.9 ((Max:3.6) |
Min:3.3 ((Max:4.1) |
| Soğutma suyu kapasitesi |
L/dakikada |
40 |
50 |
50 |
| Çalışma masasının yüksekliği+(Şok emici ayaklar hariç) |
mm |
780+(70) |
820+(70) |
915+(80) |
| Makine ağırlığı |
Ton |
6.5 |
9.5 |
12.8 |
Özellikleri
1Servo tahrikli çalgı masası
Döner masanın döner hareketi, yüksek hızlı ve pürüzsüz, sabit (düşük titreşimli) döner hareketi gerçekleştiren bir servo motor sürücüsü tarafından gerçekleştirilir.Böylece şekillendirme döngüsünün istikrarını artırır.
2Kalıp yerleştirmek için geniş alan
Kalıpları kurmak için yeterli alan var ve ürün şekillerinin karmaşıklığı nedeniyle büyük kalıpların veya kaydırma kalıplarının kullanımına da iyi karşı koyabilir.
3Enerji tasarrufu sistemleri
Hidrolik sistem enerji tasarrufu sağlayan servo motorlarla çalıştırılır, bu da enerji ve elektrik tasarrufu sağlar, makine döngüsünü kısaltır, ekipmanların kullanım ömrünü artırır,ve üretim verimliliğini arttırır.
4Çok düşük çalışma yüzeyleri
Ergonomik olarak tasarlanmış ultra düşük çalışma masası kalıbın yüklenmesini ve boşaltılmasını kolaylaştırır, parçaları yerleştirir ve alır, duraklama süresini azaltır,ve üretim verimliliğini ve güvenliğini etkili bir şekilde artırmak.

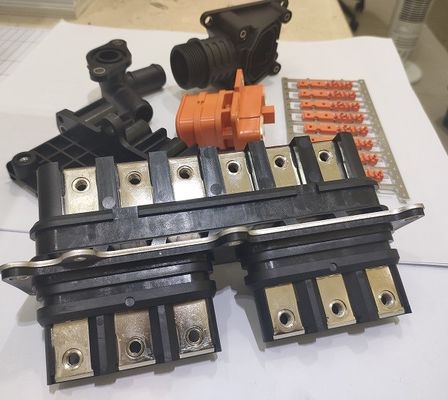

Uygulama
Neden bizi seçtin?
1En iyi ürün kalitesi ve en rekabetçi fiyat.
2Üretimde deneyimli teknik personel.
3Özel tasarım ve üretim.
4Mükemmel satış öncesi ve satış sonrası hizmetler.
Sık Sorulan Sorular
S1: Teslimattan önce tüm malları test ediyor musunuz?
Evet, teslimat öncesi %100 testimiz var.
S2: Ödeme şartlarınız nelerdir?
T/T %30 teminat,%70 kalkıştan önce.
S3: Dikey bir enjeksiyon kalıplama makinesi kullanarak hangi ürünlerin üretilebileceği?
Dikey enjeksiyon kalıplama makineleri, yerleştirme kalıplı bileşenler, aşırı kalıplı ürünler, dikey aşırı kalıplı kablolar ve konektörler gibi ürünler üretmek için yaygın olarak kullanılır.ve küçük hassas parçalar.
S4: Ambalaj ve nakliye?
Bobin içi plastikle kaplanmış ve dışı kartonlanmış.
S5: Teslimat süreniz nasıl?
Genel olarak, ön ödemeyi aldıktan sonra 20-45 gün sürecektir.
