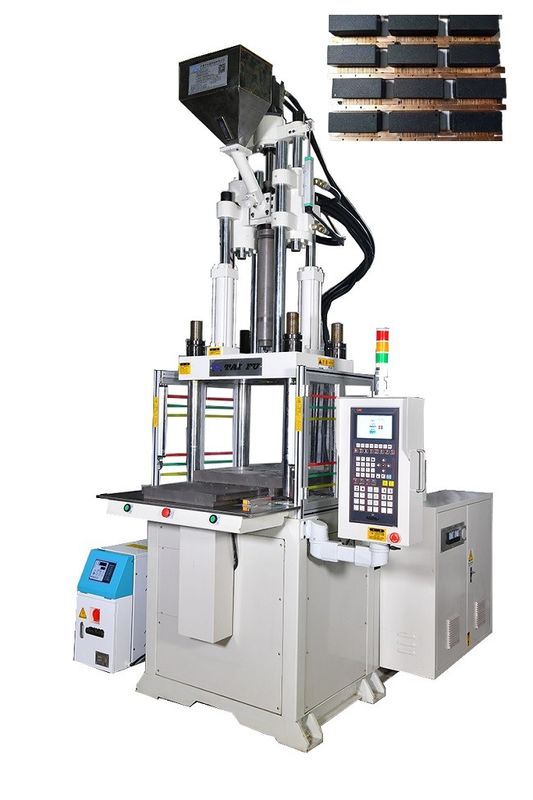

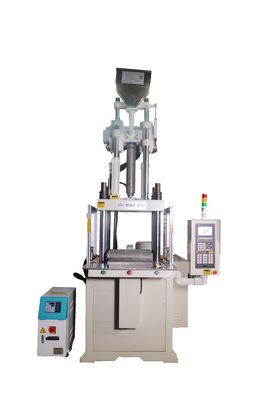

55 Ton Bakelit Vertikal Enjeksiyon Kalıplama Makinesi Termoplastik Malzemelerle
Dikey kalıp kilitleme, dikey enjeksiyon, tek kaydırma kalıp yapısı, ürün üst kalıp alanından kaydıktan sonra enjekte edilir, işçi operasyonu daha uygundur,ve tamamen otomatik üretim için isteğe bağlı robotlar ve otomasyon.
Alt kalıp üst şablon alanından kayar, yüksek ekstraksiyon boyutu ürünlerin ihtiyacı için mutlak avantajları vardır,üst kalıp rehber sütunları hareketli bir alan oluşturmak için alt kalıp bırakmak aşağı kalıp dışarı kaydırılabilir, yüksek ekstraksiyon boyutu ürünleri üretimi daha verimli, inlay ve çok amaçlı enjeksiyon kalıplama işlemi ile plastik ürünlerin çeşitli türlerinde yaygın olarak kullanılmıştır.
Bakelit Enjeksiyon Kalıplama Makinesi: Bu makine, istenen şekiller ve boyutlarla Bakelit ürünleri üretmek için erimiş Bakelite reçinini kalıp içine enjekte etmek için kullanılır.Genellikle enjeksiyon biriminden oluşur., bir sıkıştırma birimi ve bir kontrol sistemi.
Bu makineler, benzersiz özelliklere ve işleme gereksinimlerine sahip olan Bakelit malzemeleriyle çalışmak için özel olarak tasarlanmış ve optimize edilmiştir.Bakelite Makine Serisi çeşitli Bakelite ürünlerinin üretimi için verimli ve güvenilir çözümler sağlar.
Bakelit'in modern üretim süreçlerinde plastik ve kompozit gibi diğer malzemelerle büyük ölçüde değiştirildiğini belirtmek gerekir."Bakelit Makine Serisi" terimi, benzer türden termoset reçineler ve kompozit malzemelerle çalışmak için tasarlanmış makinelere atıfta bulunmak için hala kullanılmaktadır..
Spesifikasyon
Makine Teknik Parametreleri
| |
Birlik |
TFV4-35S |
TFV4-55S |
TFV4-85S |
| Enjeksiyon Birimi |
| Vuruş çubuğu |
mm |
140 |
140 |
140 |
| vida çapı |
mm |
22 |
26 |
28 |
28 |
30 |
32 |
32 |
36 |
40 |
| Teorik Enjeksiyon Hacmesi |
cm3 |
53 |
74 |
86 |
86 |
99 |
113 |
113 |
143 |
176 |
| Enjeksiyon ağırlığı ((PS) |
g |
49 |
69 |
80 |
80 |
92 |
105 |
105 |
133 |
164 |
| Oz |
1.75 |
2.44 |
2.83 |
2.83 |
3.25 |
3.69 |
3.69 |
4.67 |
5.77 |
| Enjeksiyon basıncı |
Mpa |
248 |
178 |
153 |
213 |
185 |
163 |
228 |
180 |
146 |
| kgf/cm2 |
2531 |
1812 |
1563 |
2170 |
1890 |
1661 |
2331 |
1842 |
1492 |
| Enjeksiyon Hızı |
cm3/s |
44 |
62 |
72 |
65 |
74 |
84 |
100 |
126 |
156 |
| En yüksek enjeksiyon hızı |
mm/s |
117 |
105 |
124 |
| Vuruş Hızı Dönüşümü |
rp.m |
10 ~ 300 |
10 ~ 300 |
10~280 |
| Konumlandırma halka çapı |
mm |
100 |
110 |
120 |
| Çanakkabılardan Çıkan Fırça |
mm |
≥45 |
≥45 |
≥45 |
| Sıkıştırma birimi |
| Sıkıştırma gücü |
KN ((ton) |
343 ((35)/441 ((45) |
539 ((55) |
833 ((85)/980 ((100) |
| Sıkıştırma Atışı |
mm |
200 |
200 |
250 |
| Min. Kalıp kalınlığı |
mm |
150 ((210) |
180(240) |
230 ((310) |
| Max.Açılış |
mm |
350 ((410) |
380 ((440) |
480 ((560) |
| (L*W) Kravat Çubukları Arasındaki Mesafe |
mm |
410*220 |
445*255 |
520*350 |
| (L*W) Maks. Kalıp Boyutu |
mm |
330*360 |
400*375 |
500*470 |
| (L*W) Kaykay boyutu |
mm |
350*380 |
420*395 |
540*490 |
| Ejektorun KTY |
pcs |
3 |
3 |
3 |
| Üst çubuğun araları |
mm |
80 |
80 |
80 |
| Ejeksiyon mesafesi |
mm |
100 |
100 |
100 |
| Atıcı kuvveti |
KN ((ton) |
26.5(2.7) |
26.5(2.7) |
26.5(2.7) |
| Diğerleri |
| Sistem Basıncı |
Mpa ((kgf/cm2) |
13.7 ((140)/17.2 ((175) |
13.7 ((140) |
13.7 ((140)/17.2 ((175) |
| Petrol tankı kapasitesi |
L |
130 |
140 |
280 |
| Elektrik Enerjisi |
KW |
5.5/7.5 |
7.5 |
15/18.7 |
| Isıtma gücü |
KW |
3.6 |
5.5 |
7.0 |
| Makine Boyutları |
L*W |
m |
1.8*1.2 |
2.05*1.3 |
2.2*1.5 |
| H(Şok emici ayaklar hariç) |
m |
Min:2.2 ((Max:2.8) |
Min:2.32 ((Max:2.9) |
Min:2.7 ((Max:3.4) |
| Soğutma suyu kapasitesi |
L/dakikada |
25 |
35 |
40 |
| Çalışma masasının yüksekliği+(Şok emici ayaklar hariç) |
mm |
990+(60) |
1088+(60) |
1140+(70) |
| Makine ağırlığı |
Ton |
1.5 |
1.9 |
3.9 |
Özellikleri
- Termoset ürünlerinin enjeksiyon kalıplaması için uygundur. Yüksek kilitleme gücü olan doğrudan sıkıştırma kilitleme mekanizması, dikey çift enjeksiyon silindir tasarımı, yüksek enjeksiyon basıncı.
- Enjeksiyon pozisyonunun hassasiyeti yüksektir ve makinenin genel mekanizması sıkı ve güzeldir.
- Tek istasyonlu ve çift istasyonlu seçenekler serbestçe mevcuttur, bu da kalıplamayı daha uygun maliyetli hale getirir.
- Elektriksel koruma cihazı arıza olmamasını ve operatörlerin güvenliğini sağlar.
Uygulama
Neden bizi seçtin?
1En iyi ürün kalitesi ve en rekabetçi fiyat.
2Üretimde deneyimli teknik personel.
3Özel tasarım ve üretim.
4Mükemmel satış öncesi ve satış sonrası hizmetler.
Sık Sorulan Sorular
S: Teslimattan önce tüm malları test ediyor musunuz?
Evet, teslimat öncesi %100 testimiz var.
S: Ambalaj ve nakliye?
Bobin içi plastikle kaplanmış ve dışı kartonlanmış.
S: Ödeme şartlarınız nedir?
T/T %30 teminat,%70 kalkıştan önce.
S: Dikey bir enjeksiyon kalıplama makinesi kullanarak hangi tür ürünler üretilebilir?

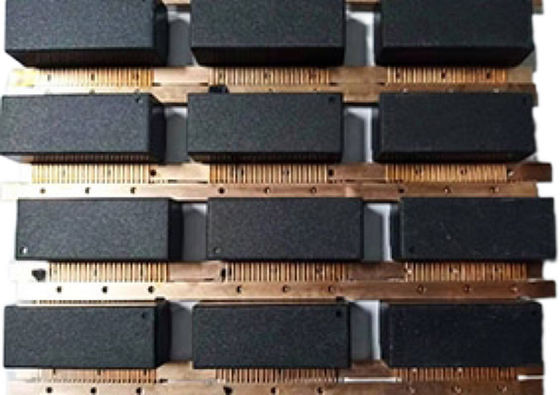

Dikey enjeksiyon kalıplama makineleri, yerleştirme kalıplı bileşenler, aşırı kalıplı ürünler, dikey aşırı kalıplı kablolar ve konektörler gibi ürünler üretmek için yaygın olarak kullanılır.ve küçük hassas parçalar.
S: Teslimat süreniz nasıl?
Genel olarak, ön ödemeyi aldıktan sonra 20-45 gün sürecektir.
