250 tonluk yüksek hassasiyetli düşük çalışma tablosu dikey enjeksiyon kalıplama makinesi
TAIFU düşük istasyon dikey döner masa enjeksiyon kalıplama makinesi, sadece işlemleri basitleştirmekle kalmayıp aynı zamanda operatör güvenliğini de artıran ergonomik bir çalışma yüzeyi ile övünür.Onun turntable çapı kompakt bir 810mm geniş bir 2300mm arasında değişir, çeşitli üretim ihtiyaçlarına esneklik sunar.
Özellikle otomobil parçalarının üretimi için tasarlanmış olan bu dikey enjeksiyon kalıplama makinesi, düşük bir çalışma masasıyla plastik tornavidaların hassas ve hassas üretiminde öne çıkıyor.Yüksek performanslı kontrol sistemi tutarlı enjeksiyon kalıplama doğruluğunu ve istikrarını sağlar, en iyi kaliteyi garanti ediyor.
Otomobil parçaları ve yeni enerji endüstrilerinde yaygın olarak kullanılan bu makine, TAIFU'nun enjeksiyon kalıplama teknolojisinde inovasyon ve mükemmellik konusundaki taahhüdünün bir kanıtıdır.
Spesifikasyon:
| |
Birlik |
TFW4-160R2 |
TFW4-200R2 |
TFW4-250R2 |
| Enjeksiyon Birimi |
Vuruş çubuğu |
mm |
200 |
200 |
250 |
| vida çapı |
mm |
45 |
50 |
55 |
55 |
60 |
65 |
60 |
65 |
70 |
| Teorik Enjeksiyon Hacmesi |
cm3 |
318 |
393 |
475 |
475 |
565 |
664 |
707 |
830 |
962 |
| Enjeksiyon ağırlığı ((PS) |
g |
296 |
365 |
442 |
442 |
526 |
617 |
657 |
772 |
895 |
| Oz |
10.43 |
12.88 |
15.59 |
15.59 |
18.55 |
21.77 |
23.19 |
27.21 |
31.56 |
| Enjeksiyon basıncı |
Mpa |
218 |
177 |
146 |
170 |
143 |
122 |
198 |
169 |
146 |
| kgf/cm2 |
2226 |
1803 |
1490 |
1738 |
1460 |
1244 |
2022 |
1723 |
1486 |
| Enjeksiyon Hızı |
cm3/s |
167 |
206 |
249 |
314 |
373 |
438 |
288 |
338 |
393 |
| En yüksek enjeksiyon hızı |
mm/s |
105 |
132 |
102 |
| Vuruş Hızı Dönüşümü |
rp.m |
10~280 |
10~240 |
10~240 |
| Konumlandırma halka çapı |
mm |
120 |
150 |
150 |
| Çanakkabılardan Çıkan Fırça |
mm |
≥45 |
≥45 |
≥45 |
| Sıkıştırma birimi |
Sıkıştırma gücü |
KN ((ton) |
1568 (((160) |
1960 ((200) |
2450 ((250) |
| Sıkıştırma Atışı |
mm |
350 |
350 |
400 |
| Min. Kalıp kalınlığı |
mm |
300 ((400) |
350 ((450) |
350 ((450) |
| Max.Açılış |
mm |
650(750) |
700 ((800) |
750 ((850) |
| (L*W) Maks. Kalıp Boyutu |
mm |
520*520/700*450 |
570*570/800*470 |
670*670/860*570 |
| Dönüştürme istasyonlarının sayısı |
mm |
2 |
2 |
2 |
| (D)Döner Masa Boyutu |
mm |
φ1400 |
φ1630 |
φ1800 |
| Ejektorun KTY |
pcs |
5 |
5 |
5 |
| Üst çubuğun araları |
mm |
100 |
125 |
125 |
| Ejeksiyon mesafesi |
mm |
110 |
150 |
150 |
| Atıcı kuvveti |
KN ((ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Diğerleri |
Sistem Basıncı |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Petrol tankı kapasitesi |
L |
500 |
650 |
800 |
| Elektrik Enerjisi |
KW |
22 + 2.2 |
31+2.2 |
37+2.2 |
| Isıtma gücü |
KW |
13.7 |
13.7 |
24.3 |
| Makine Boyutları |
L*W*H |
m |
2.9 çarpı 2,2 çarpı 3.3 |
3.0 çarpı 2.4 çarpı 3.7 |
3.3 çarpı 2.6 çarpı 4.4 |
| Soğutma suyu kapasitesi |
L/dakikada |
50 |
60 |
60 |
| Çalışma masası yüksekliği |
mm |
915+(80) |
935+(80) |
935+(80) |
| Makine ağırlığı |
Ton |
12.8 |
16.5 |
20.5 |
Özellikleri:
1Avrupa kalıplama tasarım kavramına dayanarak, kalıplama kilitleme gerginlik analizi referansı iyileştirildi ve kalıplama sertliği daha iyi
2Mükemmel enjeksiyon doğruluğu, enjeksiyon son pozisyonunun tekrarlanabilirliği ± 0,1 mm'ye ulaşabilir ve ürün ağırlığının tekrarlanabilirliği% 3'e ulaşabilir.
3Ürün üretim verimliliğinin farklı gereksinimlerine göre, iki istasyonlu 180° ileri ve geri dönüştürücü ile esnek bir şekilde eşleştirilebilir.üç istasyonlu 120° aynı yönde dönen bir çevirme masası, veya üretim kapasitesini daha da artırmak için dört istasyonlu 90°+180° döner kombinasyonlu bir devreleme masası

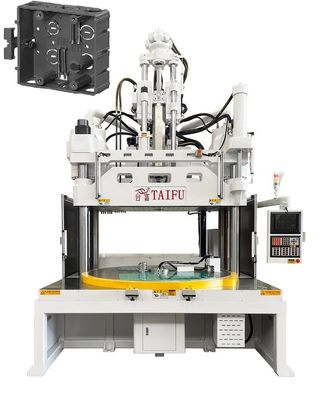

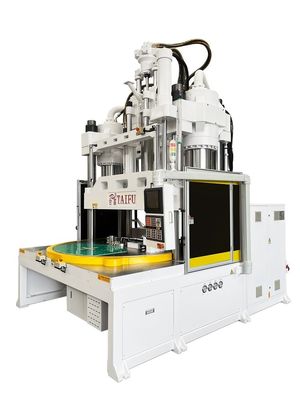

Makine Resimleri:

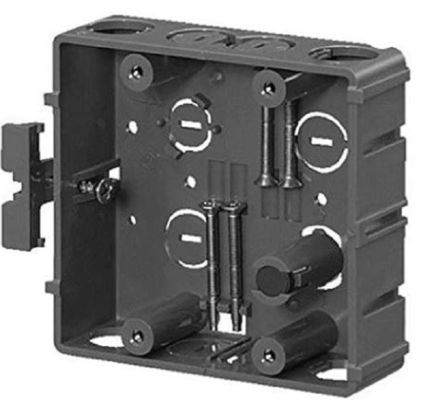

Uygulamalar:
Neden bizi seçtiniz?
-
Rekabetçi fiyatlarla en iyi kalite.
-
Hassas üretim için yetenekli teknik ekip.
-
İhtiyaçlarınıza göre tasarlanmış.
-
Sağlam satış öncesi ve sonrası destek.
Sıkça sorulan sorular:
S: Ödeme şartlarınız nedir?
A: T/T üzerinden %30 teminat talep ediyoruz, geri kalan %70'i gönderimden önce ödenmelidir.
S: Teslimattan önce tüm malların kalitesini kontrol ediyor musunuz?
Cevap: Kesinlikle, tüm ürünlerin kalite ve güvenilirliklerini garanti etmek için teslimattan önce% 100 testini sağlıyoruz.
S: Bir ticaret şirketi mi yoksa bir üretici misiniz?
A: Biz Çin'in en büyük sanayi üretim merkezi olan Dongguan şehrinde bulunan bir üreticiyiz. Tüm makinelerimiz kendi fabrikamızda yetenekli ekibimiz tarafından üretiliyor.
S: Tahmini teslimat süreniz nedir?
A: Genellikle, ön ödemeyi aldıktan sonra 20-45 gün arasında sürer. Bununla birlikte, tam teslimat süresi belirli siparişinize ve miktarınıza bağlı olarak değişebilir.
S: Paketleme ve nakliye nasıl yapılır?
A: Bizim bobinler plastik kaplamalı içeride ve güvenli nakliye için karton paketlenmiştir. Ancak, biz de özel gereksinimlerine göre ambalaj özelleştirebilirsiniz.
Eğer makinelerimizle ilgileniyorsanız, lütfen bizimle iletişime geçin.
