120 Ton Dikey Döner Masa Enjeksiyon Kalıplama Makinesi
TAIFU düşük istasyon dikey döner masa enjeksiyon kalıplama makinesiOperasyonu daha uygun ve güvenli hale getirmek için ergonomik bir çalışma yüzeyi benimsiyor.
120 tonluk dikey döner masa enjeksiyon kalıplama makinesinin çalışması birkaç aşamayı içerir.İlk olarak, plastik veya kauçuk gibi uygun malzemeleri eriterek erimiş malzeme hazırlanır.Enjeksiyon ünitesi dönen masa gibi kalıp boşluğuna erimiş malzeme enjekteMalzeme kalıbın içinde soğuduktan ve sertleştikten sonra kalıp açılır ve bitmiş ev cihazı aksesuarları dışarı atılır.
Makine, yüksek kaliteli enjeksiyon kalıplama doğruluğu ve istikrarı için güçlü bir garanti sağlamak için yüksek performanslı bir kontrol sistemi ile donatılmıştır.pozisyonlamakonumlandırma silindir, yüksek konumlandırma doğruluğu ve yüksek güvenlik performansı ile. kalıbın normal kullanımını koruyan konumlandırılmadığı takdirde kapanamaz. Eşsiz dönen disk tasarımı nedeniyle, dikey döngüleme makinesinin genişletilmiş otomasyon ekipmanı ile birlikte kullanılabilmesiKarmaşık şekiller ve özel süreçlere sahip ürünlerin yüksek kaliteli ve verimli otomatik üretimini gerçekleştirmek.Güç parçası seçilebilirHidrolik motorlar ve servo motorlar, veyaMüşteri ürünlerine ve gereksinimlerine göre daha yüksek konfigürasyonlarla da donatılabilir. Şimdi otomotiv parçalarında ve yeni enerji endüstrisinde yaygın olarak kullanılmaktadır.
1Özellikleri:
| |
Birlik |
TFW4-85R2 |
TFW4-120R2 |
TFW4-160R2 |
| Enjeksiyon Birimi |
Vuruş çubuğu |
mm |
140 |
160 |
200 |
| vida çapı |
mm |
32 |
36 |
40 |
36 |
40 |
45 |
45 |
50 |
55 |
| Teorik Enjeksiyon Hacmesi |
cm3 |
113 |
143 |
176 |
163 |
201 |
254 |
318 |
393 |
475 |
| Enjeksiyon ağırlığı ((PS) |
g |
105 |
133 |
164 |
151 |
187 |
237 |
296 |
365 |
442 |
| Oz |
3.69 |
4.67 |
5.77 |
5.34 |
6.60 |
8.35 |
10.43 |
12.88 |
15.59 |
| Enjeksiyon basıncı |
Mpa |
228 |
180 |
146 |
222 |
180 |
142 |
218 |
177 |
146 |
| kgf/cm2 |
2331 |
1842 |
1492 |
2269 |
1838 |
1452 |
2226 |
1803 |
1490 |
| Enjeksiyon Hızı |
cm3/s |
100 |
126 |
156 |
128 |
158 |
200 |
167 |
206 |
249 |
| En yüksek enjeksiyon hızı |
mm/s |
124 |
126 |
105 |
| Vuruş Hızı Dönüşümü |
rp.m |
10~280 |
10~280 |
10~280 |
| Konumlandırma halka çapı |
mm |
120 |
120 |
120 |
| Çanakkabılardan Çıkan Fırça |
mm |
≥45 |
≥45 |
≥45 |
| Sıkıştırma birimi |
Sıkıştırma gücü |
KN ((ton) |
833(85) |
1176 ((120) |
1568 (((160) |
| Sıkıştırma Atışı |
mm |
280 |
300 |
350 |
| Min. Kalıp kalınlığı |
mm |
230 ((310) |
280 (((380) |
300 ((400) |
| Max.Açılış |
mm |
510 ((590) |
580(680) |
650(750) |
| (L*W) Maks. Kalıp Boyutu |
mm |
360*360/450*320 |
420*420/560*360 |
520*520/700*450 |
| Dönüştürme istasyonlarının sayısı |
mm |
2 |
2 |
2 |
| (D)Döner Masa Boyutu |
mm |
φ1010 |
φ1200 |
φ1400 |
| Ejektorun kalitesi |
pcs |
3 |
5 |
5 |
| Üst çubuğun araları |
mm |
80 |
80 |
100 |
| Ejeksiyon mesafesi |
mm |
100 |
100 |
110 |
| Atıcı kuvveti |
KN ((ton) |
45(4.6) |
45(4.6) |
45(4.6) |
| Diğerleri |
Sistem Basıncı |
Mpa ((kgf/cm2) |
13.7 ((140) |
13.7 ((140) |
13.7 ((140) |
| Petrol tankı kapasitesi |
L |
350 |
430 |
500 |
| Elektrik Enerjisi |
KW |
15+2.2 |
18+2.2 |
22 + 2.2 |
| Isıtma gücü |
KW |
7.0 |
10.7 |
13.7 |
| Makine Boyutları |
L*W*H |
m |
2.5 çarpı 1.9 çarpı 2.5 |
2.6 çarpı 2.0 çarpı 2.9 |
2.9 çarpı 2,2 çarpı 3.3 |
| Soğutma suyu kapasitesi |
L/dakikada |
40 |
50 |
50 |
| Çalışma masası yüksekliği |
mm |
780+(70) |
820+(70) |
915+(80) |
| Makine ağırlığı |
Ton |
6.5 |
9.5 |
12.8 |
Ürün adı
2Özellikleri:
- Makine düşük bir çalışma masası ile tasarlanmıştır, bu da operatörlerin kalıpları yüklemeleri, bakım görevlerini yerine getirmeleri ve enjeksiyon kalıplama işlemini izlemeleri için kolay erişim sağlar.Düşük çalışma masası yüksekliği, çalışma sırasında rahatlık ve ergonomiyi sağlar.
- Döner masanın tasarımı, döner masanın dayanıklılığını artırmak için MLT teknolojisini benimser. Döner masanın kontrolü DCPC dijital kapalı döngü teknolojisi kontrolünü benimser.Döner masanın hareketi pürüzsüzdür ve çarpma içermez, ve konumlandırma doğru.
- Yüksek verimlilik

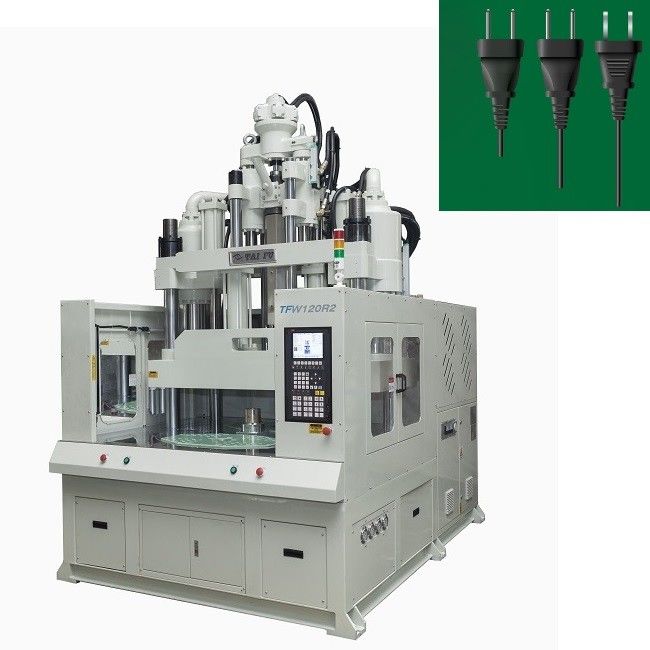

3. Makine Resimleri:

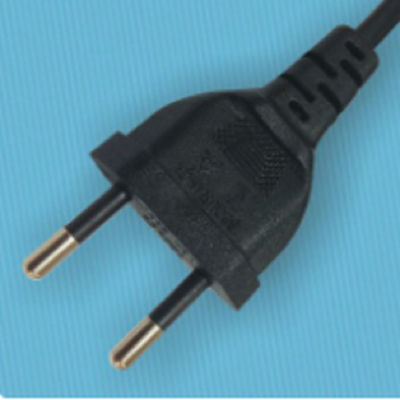

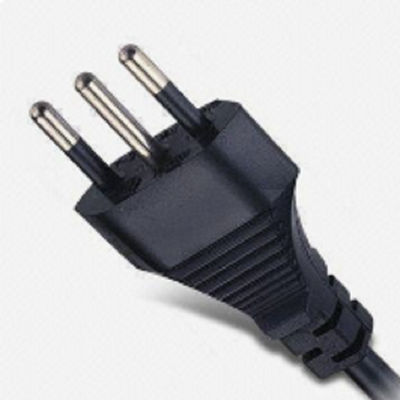

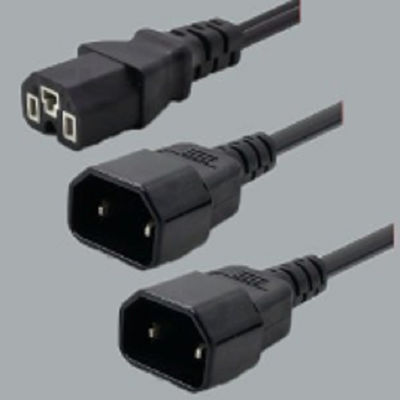

4Uygulamalar:
5Neden bizi seçtin?
1En iyi ürün kalitesi ve en rekabetçi fiyat.
2Üretimde deneyimli teknik personel.
3Özel tasarım ve üretim.
4Mükemmel satış öncesi ve satış sonrası hizmetler.
6Sıkça sorulan sorular:
S:Bir ticaret şirketi mi yoksa üretici misiniz??
A:Biz Dongguan şehrinde bulunan bir fabrikayız. Çin'in en büyük endüstriyel üretim alanı. Tüm makineler kendi fabrikamızda kendi çalışanlarımız tarafından üretiliyor.
S: Garanti süresi ne kadar?
Tüm makineler için 1 yıllık garanti. İnsan yapımı olmayan herhangi bir hasar ve kalite sorunları için ücretsiz parçalar sağlıyoruz. Teknik desteğimiz makinelerin ömrü boyunca size eşlik edecektir.Eğer makineler düzgün çalıştırılırsa, 20 yıldan fazla hizmet edebilir.
S: Teslimat süreniz nasıl?
Genel olarak, ön ödemeyi aldıktan sonra 20-45 gün sürecektir.
Siparişiniz ve miktarınız hakkında.
S: Ödeme şartlarınız nedir?
T/T %30 teminat, 70% ayrılmadan önce.
S: Ambalaj ve nakliye?
Bobin içi plastikle kaplanmış ve dışı kartonlanmış.
